PXV3 已淘汰，由PXR3替代PXR3系列選型說明數字位規　格代　號45678-9101112134面板尺寸W×H 24 × 483 5輸入信號 熱電偶( Ｃ ) T 熱電偶( F ) R RTD/Pt100歐姆( Ｃ ) N RTD/Pt100歐姆( F ) S 1-5V DC A 4-20mA DC B 6控制輸出1 繼電器接點輸出 A SSR/SSC驅動輸出 C 4-20mA DC輸出 E 7控制輸出2 無 Y 繼電器接點輸出 　　　　　　　注1　 A SSR/SSC驅動輸出 　　　　　　　注1　 C 4-20mA DC 　　　　　　　　注1　 E 8版本號 1— 9附加功能1 無報警 0 1個報警 1 8段斜坡 / 保溫程序 4 1個報警 8 段斜坡 / 保溫程序 5 兩個報警　　　　　　　　 注2　 F 兩個報警 8 段斜坡 / 保溫　　　　 注2　 G 10操作說明書電源電壓 無 100~240VAC N 日文 100~240VAC Y 英文 100~240VAC V 無 24VAC/24DC C 日文 24VAC/24DC A 英文 24VAC/24DC B 111213附加功能2 無 000RS485（ Modbus ）通訊 M00RS485（ Z-ASC11 ）通訊 N00再傳輸出 1點數字輸入　　　　　　注3　 Q00再傳輸出　　　　　　　　　注3　 R002點數字輸入 T00RS485（ Modbus ）通訊 1 點數字輸入 V00RS485（ Z-ASC11 ）通訊 1 點數字輸入 W00注1：兩個過程報警（即選項9中的F和G）不能一起選注2：控制輸出2（即選項7中的A、C、E）不能一起選注3：控制輸出2，兩個報警和24V電源不能一起選
（即選項7中的A、C、E，選項9中的F和G，選項10中的A、B、C）

產品簡介：
雙排顯示PV、SP等數據；
12種熱電偶信號、3種熱電阻信號、5種線形信號輸入；
繼電器輸出、電壓、電流信號輸出；
帶手/自動模式，切換便利；
多種輔助輸出功能；
多種控制算法輸出： ON/OFF、PID、雙重（冷熱區）輸出、馬達閥門控制、單相/三相可控硅控制、
三路（可選）報警輸出，17種報警類型；
8段設定點程序；
滿量程0.5%精度，EEROM非易失性內存，確保數據在掉電情況下不會丟失；
85-256Vac/50（60）HZ供電工作。

產品用途：
用于各種溫度控制。

規格型號：

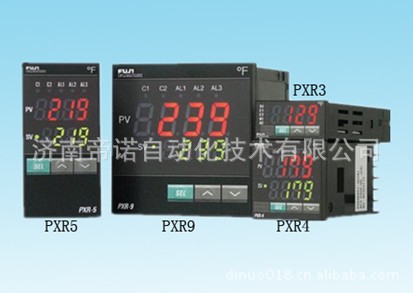

PXR5 (48 × 96mm)PXR7 (72 × 72mm)PXR9 (96 × 96mm)

其它說明：

PXW5/7/9 已淘汰，由PXR5/7/9替代
